Produktmerkmale
Einfache Wartung
Strukturteile erben die gute Qualität der ausgereiften Produkte von SHANTUI, und die Qualität ist stabil.
Der elektrische Kabelbaum verwendet ein nahtloses Wellrohr und einen Drahtsplitter, der ein hohes Maß an Schutz bietet.
Die elektrischen und hydraulischen Kernkomponenten werden mit stabiler Qualität und hoher Zuverlässigkeit importiert.
Operative Leistung
Die Arbeitsgerätesteuerung ist unterteilt in Wippsteuerung, Hubsteuerung und Gegengewichtssteuerung. Der Betrieb übernimmt ein druckreduzierendes Vorsteuerventil, um den Betriebsmodus des hydraulischen Umkehrventils zu steuern, das die Vorteile einer einfachen Bedienung, Flexibilität und Arbeitsersparnis, einer guten Feinabstimmungsleistung und einer bequemen Anordnung am Körper hat.
Der Haken und der Ausleger sind auf einem Joystick konzentriert, und das Gegengewicht hat einen separaten Joystick, die alle unter verschiedenen Arbeitsbedingungen einfach und schnell ausgeführt werden können. Die Mikrobewegungsleistung ist gut, was nicht nur die Genauigkeit der entsprechenden Anforderungen des Benutzers gewährleistet, sondern auch die Arbeitseffizienz verbessert.
Der Hydraulikmotor zum Heben von Haken und Ausleger hat einen extrem hohen volumetrischen Wirkungsgrad und ein hochwertiges Ausgleichsventil, das das Phänomen des sekundären Hebens und des Schüttelns des leeren Hakens beseitigt. Die vom Hakenzug getragene Kupplung realisiert die Freifallhakenfunktion.
Arbeitsanpassungsfähigkeit

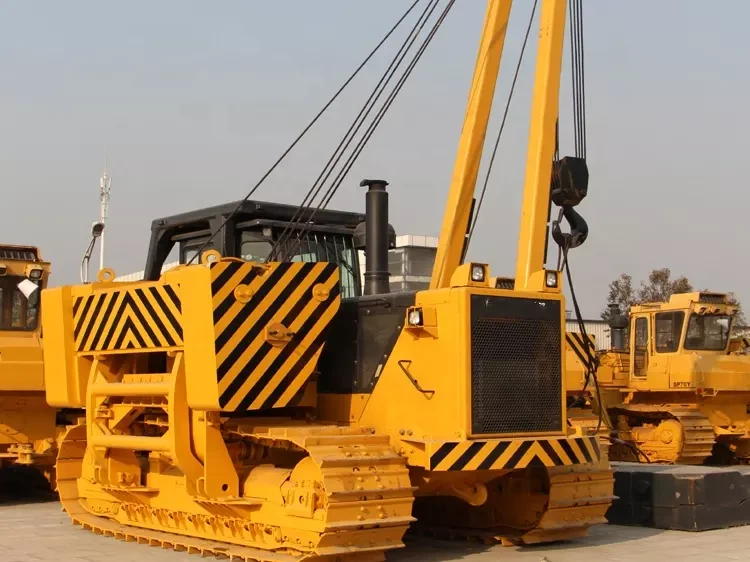

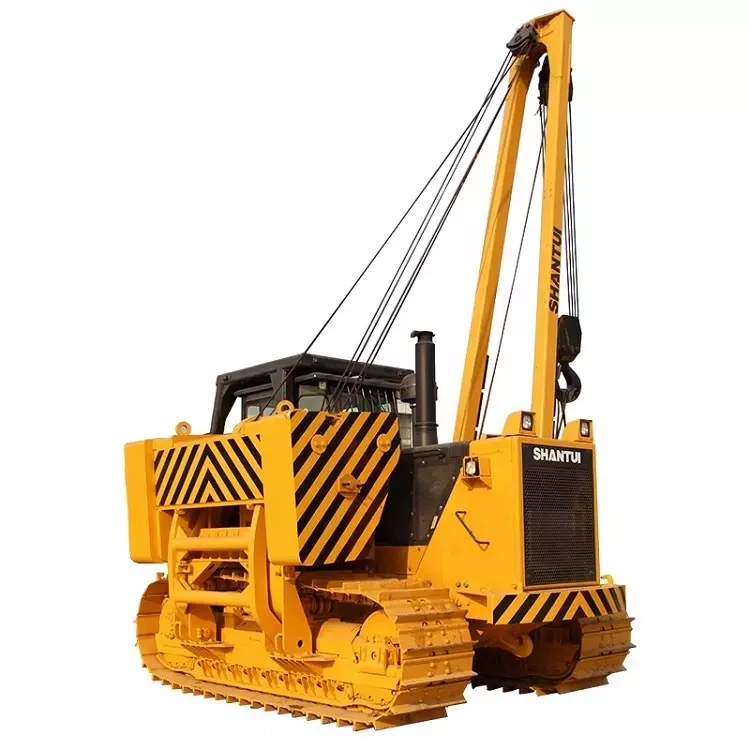

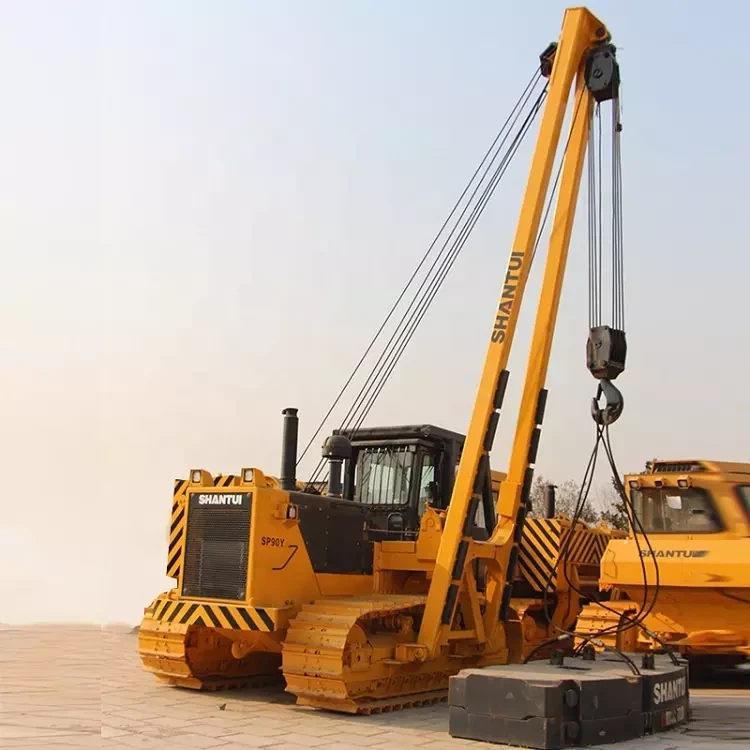

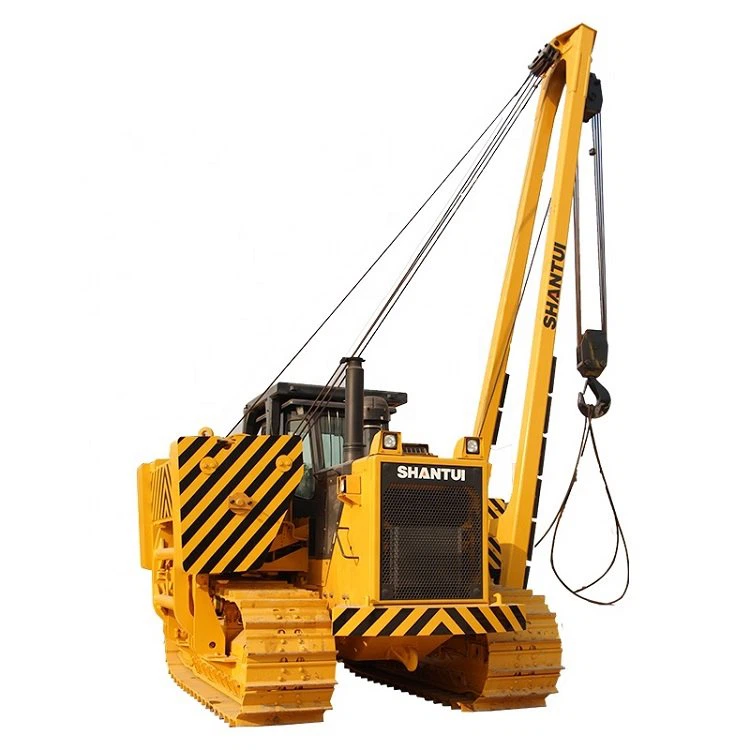

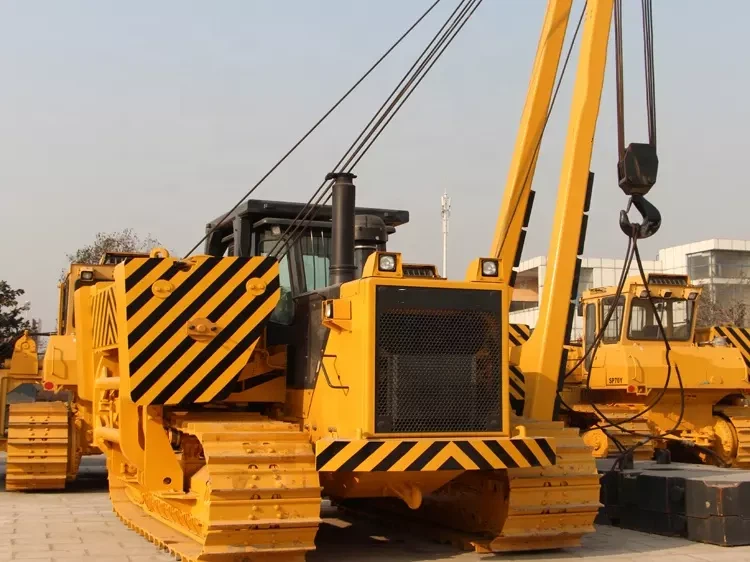

Der 90-Tonnen-Rohrverleger SP90Y hat eine gute Fahrgestellstabilität, einen niedrigen durchschnittlichen Kraftstoffverbrauch und eine hohe Wirtschaftlichkeit.
Der Ausleger hat einen großen Arbeitsbereich und der Haken lässt sich schnell anheben.
Kraftvolles Gehen mit Last, starke Tragfähigkeit und hohe Arbeitseffizienz.
Haken, Ausleger und Gegengewicht können eine stufenlose Geschwindigkeitsregelung und kombinierte Wirkung erzielen.
Das Haken- und Auslegerheben sind alle dreistufige Planetengetriebe zur Verzögerung und Drehmomenterhöhung mit großem Sicherheitsfaktor und hoher mechanischer Effizienz.
Der 90-Tonnen-Rohrverleger SP90Y ist mit einem Drehmomentbegrenzersystem ausgestattet, das die Betriebsdynamik in Echtzeit überwacht und die Sicherheit beim Heben gewährleistet.
Stromversorgungssystem
Der 90-Tonnen-Rohrleger SP90Y verwendet einen überarbeiteten Cummins-Motor für Bulldozer, eine hocheffiziente Kraftstoffeinspritzpumpe, hohe Leistung, ausgereifte und stabile Qualität, sehr große soziale Beteiligungen, starke Vielseitigkeit der Teile und niedrige Wartungskosten.
Produkt | 90 Tonnen Rohrleger SP90Y |
Leistungsparameter | |
Betriebsmasse (kg) | 57500 |
max. Hebegewicht (T) | 90 |
Motornennleistung (kw/hp) | 257kw |
Mindest. Wenderadius (mm) | 3950mm |
Bodenspezifischer Druck (MPa) | 0.081 |
Motor | |
Motormodell | QSNT |
Zylinderanzahl*Zylinderdurchmesser*Hub(mm*mm) | 6*140*152 |
Nennleistung/Nenndrehzahl (kw/rpm) | 257/2000 |
max. Drehmoment (Nm/r/min) | 1509/1400 |
Gesamtabmessungen | |
Länge (mm) | 5650 |
Breite (mm) | 4100 |
Höhe (mm) | 3700 |
Gehende Leistung | |
1. Gang vorwärts/1. Gang rückwärts (km/h) | 0-3.7/0-4.5 |
2. Gang vorwärts/2. Gang rückwärts (km/h) | 0-6.8/0-8.2 |
3. Gang vorwärts/3. Gang rückwärts (km/h) | 0-11.5/0-13.5 |
Gehsystem | |
Drehmomentwandler | Dreikomponenten, einstufig einphasig |
Übertragung | Planetengetriebe, Lamellenkupplung, hydraulisch kombiniert mit Zwangsschmierung |
Zentraler Antrieb | Spiralkegelrad, Primäruntersetzung, Tauchschmierung |
Lenkungskupplung | Nass, schwimmender Riemen, hydraulische Unterstützung |
Achsantrieb | Sekundäre Stirnraduntersetzung, Tauchschmierung |
Fahrwerk | |
Suspensionsmethode | Starre Balkenstruktur |
Spurmittenabstand (mm) | 2490 |
Bodenplattenbreite (mm) | 860 |
Grundlänge (mm) | 3620 |
Anzahl Bodenplatten (eine Seite/Stück) | 45 |
Kettenspurteilung (mm) | 228 |
Anzahl Rollen (eine Seite) | 2 |
Anzahl Rollen (eine Seite) | 9 |
Arbeitshydraulik | |
Funktionierende Pumpe | Quantitative Zahnradpumpe, maximale Verdrängung 227 ml/r |
Pilotpumpe | Quantitative Zahnradpumpe, maximale Verdrängung 10 ml/r |
Arbeitsventil | Proportionales Mehrwegeventil |
Zylinderbohrung Gegengewicht (mm) | Φ125 |
Treibstofftank Kapazität | |
Kraftstofftank (L) | 600 |
Arbeitshydrauliköltank (L) | 400 |
Arbeitsgeräte | |
Maximale Hubhöhe (mm) | 7000 |
Hakenhubgeschwindigkeit (m/min) | 0-6.5/0-15.5 |
Auslegerlänge (m) | 8.6 |
