Produktmerkmale
Einfach zu warten

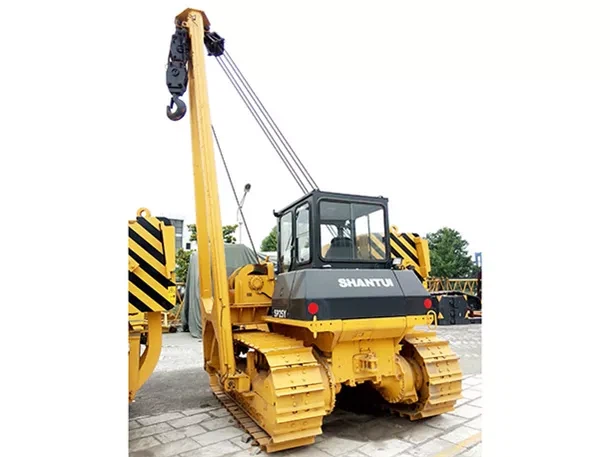

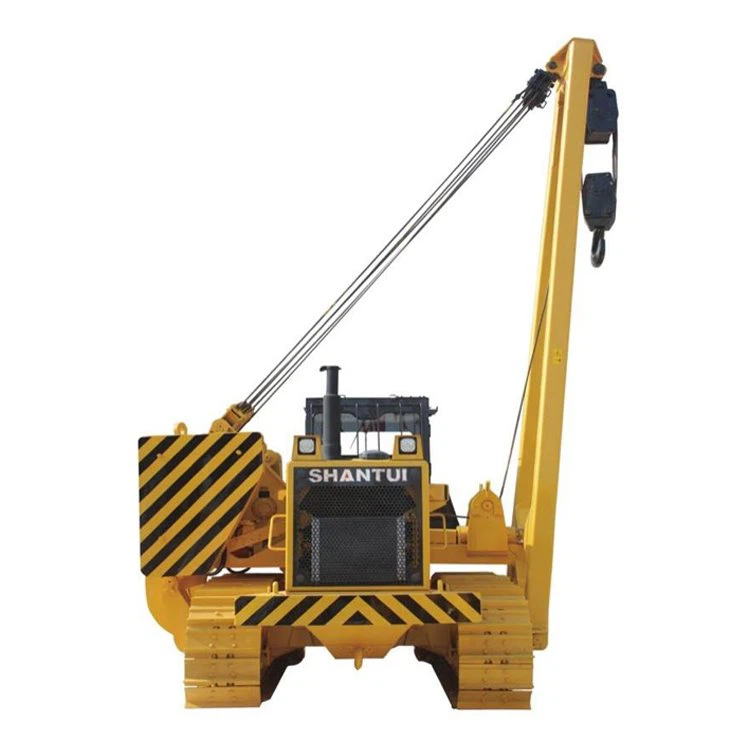

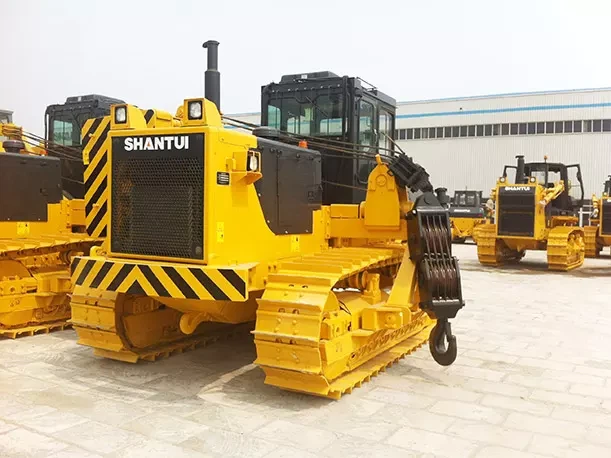

25 Tonnen Pipelayer SP25Y Strukturteile erben die ausgezeichnete und stabile Qualität von Shantui reifen Produkten.
Der Kabelbaum ist mit nahtlosen Wellrohren und Shunts verzweigt, mit einem hohen Schutzgrad.
Die wichtigsten elektrischen und hydraulischen Teile sind importierte Produkte mit stabiler und zuverlässiger Qualität und hoher Zuverlässigkeit.
Operative Leistung
Die Steuerung des 25 Ton Pipelayer SP25Y Arbeitsgeräts besteht aus Luffing Control, Lifting Control und Gegengewichtssteuerung. Das hydraulische Rückfahrventil wird von einem druckreduzierenden Vorsteuerventil gesteuert, das einfach zu steuern, flexibel und arbeitssparend ist, eine gute Feinabstimmungsleistung aufweist und einfach am Körper zu installieren ist.
Der Haken und der Ausleger werden über einen Joystick gesteuert, und das Gegengewicht wird von einem separaten Joystick gesteuert, der unter verschiedenen Arbeitsbedingungen bequem und schnell zu bedienen ist, eine gute Jog-Leistung erzielt, die Genauigkeitsanforderungen der Benutzer gewährleistet und die Arbeitseffizienz verbessert.
Der Hydraulikmotor der Haken- und Auslegerwinde hat einen extrem hohen volumetrischen Wirkungsgrad, und das ausgezeichnete Ausgleichsventil eliminiert den Sekundärschlupf der Winde und das Zittern des leeren Hakens. Zusätzlich implementiert die Kupplung in der Kupplungswinde die Free-Drop-Hook-Funktion.
Anpassungsfähigkeit
Das Chassis hat eine gute Stabilität, einen niedrigen durchschnittlichen Kraftstoffverbrauch und eine hohe Wirtschaftlichkeit.
Der Ausleger hat einen weiten Arbeitsbereich und der Haken hebt schnell.
Große Tragfähigkeit, großes Hubgewicht und hohe Arbeitseffizienz.
Haken, Ausleger und Gegengewicht können eine stufenlose Geschwindigkeitsregelung und kombinierte Bewegung realisieren.
Sowohl der Haken als auch die Auslegerwinde verwenden dreistufige Planetengetriebe zur Verzögerung und Drehmomenterhöhung mit hohem Sicherheitsfaktor und hohem mechanischem Wirkungsgrad.
Die Maschine ist mit einem Drehmomentbegrenzersystem ausgestattet, um den Betriebszustand in Echtzeit zu überwachen, um die Sicherheit des 25 Tonnen Pipelayer SP25Y-Hebens zu gewährleisten.
Stromversorgungssysteme
Der installierte Chongqing Cummins Bulldozer-Motor nimmt eine hocheffiziente Kraftstoffeinspritzpumpe an, die sich durch hohe Leistung, ausgereifte und stabile Qualität, hohe soziale Eigenverantwortung, starke Komponentenvielseitigkeit und niedrige Wartungskosten auszeichnet.
Produkt | 25 Tonnen Rohrleger SP25Y |
Leistungsparameter | |
Betriebsgewicht (Kg) | 22000 |
Maximale Tragfähigkeit(T) | 25 |
Nennleistung des Motors (kw / PS) | 120 Kw |
Minimaler Wenderadius (mm) | 2950 mm |
Bodendruck (Mpa) | 0.07 |
Motor | |
Motormodell | WD10\SDEC SC11CB |
Anzahl der Zylinder× Zylinderdurchmesser× Hub (mm×mm) | 6-126x130\6-121x152.4 |
Nennleistung/Nenndrehzahl (kw/U/min) | 120/1850 |
Maximales Drehmoment (N.m/r/min) | 746±6%/810±6% |
Gesamtabmessungen der Maschine | |
Länge (mm) | 4000 |
Breite (mm) | 3050 |
Höhe (mm) | 2954 |
Fahrleistungen | |
Vorwärtsgang 1/Rückwärtsgang 1 (km/h) | 0-3.29/0-4.28 |
Vorwärtsgang 2/Rückwärtsgang 2 (km/h) | 0-5.82/0-7.59 |
Vorwärtsgang 3/Rückwärtsgang 3 (km/h) | 0-9.63/0-12.53 |
Reisesystem | |
Hydraulischer Drehmomentwandler | Drei-Elemente-einstufig und einphasig |
Übertragung | Planetengetriebe, Lamellenkupplung und hydraulische + erzwungene Schmierung |
Hauptantrieb | Spiralkegelrad, einstufige Verzögerung und Spritzschmierung |
Lenkkupplung | Nasstyp, Mehrplattenfeder angelegt, hydraulisch gelöst und manuell hydraulisch betätigt |
Lenkbremse | Nasstyp, schwimmender Bandtyp und hydraulisch unterstützt |
Fahrmotor | Zweistufiges gerades Getriebe und Spritzschmierung |
Fahrwerkssystem | |
Aufhängungsmodus | Starre Traversenstruktur |
Achsabstand der Spur (mm) | 2050 |
Breite der Laufbahnschuhe (mm) | 560 (Optional 610) |
Grundlänge (mm) | 2635 |
Anzahl der Laufbahnschuhe (einseitig/Stück) | 39 |
Kettengleisabstand (mm) | 203.2 |
Anzahl der Trägerrollen (einseitig) | 2 |
Anzahl der Gleisrollen (einseitig) | 7 |
Funktionierendes Hydrauliksystem | |
Arbeitspumpe | Zahnradpumpe mit festem Verdränger bei 100 ml/r |
Pilotpumpe | Zahnradpumpe mit festem Verdränger und maximaler Verdrängung bei 10 ml/r |
Betätigungsventil | Proportionales Mehrwegeventil |
Gegengewichts-Zylinderbohrung (mm) | φ110 |
Tankinhalt | |
Kraftstofftank (L) | 315 |
Funktionierender Hydrauliköltank (L) | 148 |
Arbeitsgerät | |
Maximale Hubhöhe (mm) | 4400 |
Hakenhubgeschwindigkeit m/min | 0--12 |
Auslegerlänge (m) | 5.5 (Optional 6.1) |
